Hướng dẫn hàn mạch STM32F407VxT6 của JLCPCB

Sách hướng dẫn sử dụng của board này sẽ chủ yếu sử dụng Keil làm trình soạn thảo.

Hướng dẫn hàn chân cắm

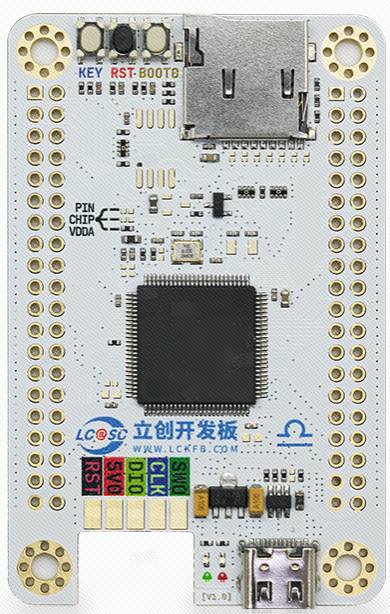

Chúng tôi có bo mạch phát triển như thế này (không có chân hàn):

Vì vậy, chúng tôi cần hàn chân cắm vào bo mạch. Các loại chân cắm cần thiết:

• Chân cắm thẳng 20x1 (bước 2.54mm) --------【Hai】
• Chân cắm đôi 5x2 (bước 2.54mm) --------【Một】

hình ảnh sau khi hàn
